大家可能都知道，轉盤軸承也稱作回轉支承，廣泛應用于工程機械，如土方機械、挖掘機、解體機、堆取料機、平地機、壓路機、強夯機、鑿巖機械、掘進機等。今天，龍馬軸承小編就要和大家講講轉盤軸承的原理、結構分類及應用點。想知道的，都快來看看吧！
轉盤軸承是種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于身的殊結構的大型軸承。般情況下，轉盤軸承自身均帶有安裝孔、潤滑油和密封裝置，可以滿足各種不同工況條件下工作的各類主機的不同需求；另方面，轉盤軸承本身具有結構緊湊、引導旋轉方便、安裝簡便和維護容易等點，被廣泛用于起重運輸機械、采掘機、建筑工程機械、港口機械、風力發電、醫療設備、雷達和導彈發射架等大型回轉裝置上。
轉盤軸承的原理
轉盤軸承般帶有安裝孔、內齒輪或外齒輪、潤滑油孔和密封裝置，因而能使主機設計結構緊湊，引導簡便，維護容易。轉盤軸承有無齒式，外齒式和內齒式的四點接觸球軸承、雙排角接觸式球軸承交叉圓柱滾子軸承、交叉圓錐滾子軸承和三排圓柱滾子復合軸承四個系列，其中四點接觸球軸承具有較高的靜負荷能力，交叉圓柱滾子具有教高的動負荷能力，交叉圓錐滾子軸承的預過盈能使軸承具有較大的支撐剛性和回轉精度，三排圓柱滾子組合軸承由于承載能力的提高引向軸承高度，各種力量分別由不同滾道承受，所以同樣受力情況下，其軸承直徑可大大縮小，因而有使主機更加緊湊的點是種高承載能力的轉盤軸承。
轉盤軸承的結構分類

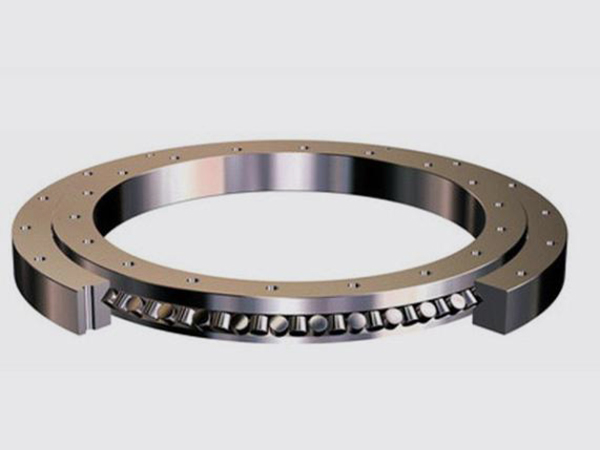

轉盤軸承的結構形式常用的有單排、雙排四點接觸球轉盤軸承、雙排角接觸推力球轉盤軸承、交叉圓柱滾子和交叉圓錐滾子轉盤軸承、三排圓柱滾子轉盤軸承、球柱混合轉盤軸承等不同的結構形式。上述各類軸承按照其是否帶齒及齒輪的分布部位又分為無齒式、外齒式、和內齒式等不同結構。
轉盤軸承的應用點
1、防銹
殊的涂層可以保持軸承的性能。盡管在外表面采用噴涂殊的油漆或氧化處理的措施，設備具有很長的耐久性，但常用的防銹方法還是采用鍍鉻或鍍鎳。
2、潤滑和密封
大多數軸承失都是由于潤滑不當或雜質污染問題所造成的。在許多建筑設備中潤滑脂的溢出是可以接受的，但對于其他些應用場合，例如機器人、定位裝置和控制裝置上．是不允許潤滑脂泄漏的。在許多應用場合，潤滑脂泄漏都會對產品質量產生影響并且造成安方面的問題。
3、球和滾子隔離塊
滾動體之間通常由個個的隔離塊分離開。這種結構可以保持運動的平穩性，因而被廣泛采用。殊的應用場合需要采用殊的球或滾子隔離塊。安裝于水平軸上的軸承或連續轉動的發電機和對定位與可靠性有較高要求的場合中所使用的軸承，則可以采用條狀組合式保持架，以使?jié)L動體處于正確的圓周位置。
4、齒輪
許多情況下，可以在軸承的內圈或外圈上加工有輪齒以簡化驅動系統的結構。為避免出現問題，確定驅動系統結構時，尋求齒輪方面家的幫助。
5、連接方式的選擇
轉盤軸承與機座和轉動部件的連接主要采用螺栓連接。因此，螺栓的數量、直徑、長度、精度，尤其是安裝是十分重要的。不僅不同的應用場合螺栓的布置不同，而且內圈和外圈也是不同的。
